Jak kłaść panele winylowe SPC z podkładem zintegrowanym we wzór jodełki? Panele winylowe montaż (kolekcja: Aura)

Panele winylowe to popularny wybór do różnych pomieszczeń dzięki swojej trwałości i odporności na wilgoć. Montaż paneli winylowych jest stosunkowo prosty i nie wymaga specjalistycznych narzędzi. Przed rozpoczęciem instalacji należy upewnić się, że podłoże jest czyste, suche i równe.

Instrukcja montażu jodełki SPC z podkładem zintegrowanym

Ważne informacje przed podjęciem decyzji o wyborze systemu montażu paneli SPC.

1. Zanim podłoga zostanie dostarczona na miejsce montażu, w budynku muszą być zamontowane drzwi i okna, wszystkie prace „mokre” muszą być zakończone, np. tynkowanie, budowa ścianek działowych, malowanie, itp. Jeżeli pod miejscem montażu podłogi w budynku znajdują się piwnice, muszą być suche i dobrze wentylowane. Panele SPC można montować we wszystkich pomieszczeniach mieszkalnych jak: pokoje, sypialnie, kuchnie czy łazienki oraz w większości pomieszczeń użyteczności publicznej. Podłogi SPC powinny być użytkowane zgodnie z przeznaczeniem wynikającym z klasy pomieszczeń użytkowych według ISO 10874. Informacja o przeznaczeniu danej Podłogi SPC do klasy użytkowej pomieszczeń znajduje się na opakowaniu produktu, w karcie technicznej produktu oraz w opisie produktu dostępnym na stronie barlinek.com Z opakowaniami zawierającymi panele podłogowe SPC należy obchodzić się ostrożnie podczas transportu i rozładunku, aby uniknąć jakichkolwiek uszkodzeń mechanicznych. Panele podłogowe SPC w oryginalnym opakowaniu powinny być przechowywane w suchym miejscu, w pozycji poziomej, na paletach lub belkach drewnianych. Musi być zapewniona wolna przestrzeń co najmniej 75 mm pomiędzy opakowaniami z panelami SPC a podłożem. Podłoga powinna być przechowywana w oryginalnym opakowaniu w pomieszczeniu, w którym ma być położona, przez co najmniej 24 godzin, aby zapewnić jej aklimatyzację. Temperatura powietrza powinna wynosić od +18°C do +29°C.

2. Wilgotność podłoża drewnianego (lub płyt drewnopochodnych) nie powinna przekra-czać 12%. Wilgotność podłoża betonowego nie powinna przekraczać 2%, a podłoża anhy-drytowego – 0,5%. Wyniki pomiarów powinny zostać udokumentowane.

3. W przypadku montażu paneli SPC na ogrze-waniu podłogowym wilgotność podłoża beto-nowego nie powinna przekraczać 1,5%, a podłoża anhydrytowego 0,3%. Wyniki pomia-rów powinny zostać udokumentowane.

4. Maksymalne dopuszczalne nierówności mogą wynosić do 5mm, mierzone na długości 2 m. Nierówności lokalne/miejscowe nie większe niż 2mm na długości 20cm.

5. Przed rozpoczęciem montażu paneli SPC pod-łoże należy zamieść lub odkurzyć. Podłoże powinno być wolne od kurzu, gruzu, farb, lakie-rów, wosku, smaru, olejów, utwardzaczy, uszczelniaczy, rozpuszczalników, piasku, pozo-stałości kleju, tłuszczy i innych ciał obcych.

6. Nie można montować paneli podłogowych SPC na istniejących miękkich wykładzinach dywanowych, miękkich wykładzinach PCV, dywanach i innych podobnych materiałach.

Nie można montować paneli podłogowych SPC na istniejących miękkich wykładzinach dywanowych, miękkich wykładzinach PCV, dywanach i innych podobnych materiałach.

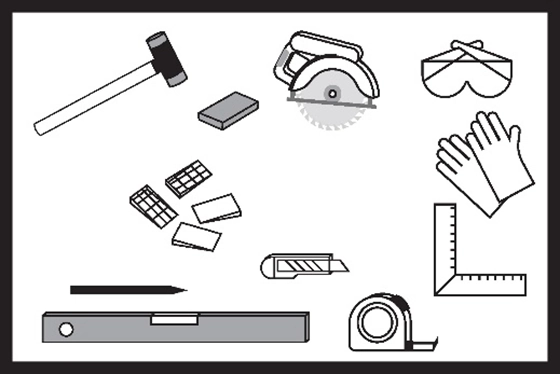

8. Zalecane narzędzia i materiały do montażu podłogi: • Okulary ochronne • Odkurzacz lub szczotka do zamiatania • Ochraniacze na kolana • Rękawice ochronne • Młotek nieodbijający • Klocek drewniany do dobijania • Kliny dylatacyjne • Miara taśmowa • Ołówek • Piła elektryczna • Poziomica

9. Przed montażem inwestor lub mon-tażysta powinien skontrolować pa-nele SPC i sprawdzić, czy są one zgodne z zamówieniem. Panele na-leży sprawdzać pod kątem jakości, wykończenia, połysku, koloru, uszkodzeń mechanicznych (infor-macje dotyczące typu produktu znajdują się na etykiecie, instrukcji lub karcie produktu). W razie wąt-pliwości inwestor lub montażysta nie powinien używać żadnego panelu SPC, który uważa za nieodpowiedni do montażu i powinien niezwłocznie skontaktować się ze sprzedawcą. Zamontowanie uszkodzonego pane-lu SPC, niezgodnego z zamówie-niem, z widocznymi wadami lub z nieakceptowalnymi optycznymi ce-chami skutkuje utratą gwarancji.

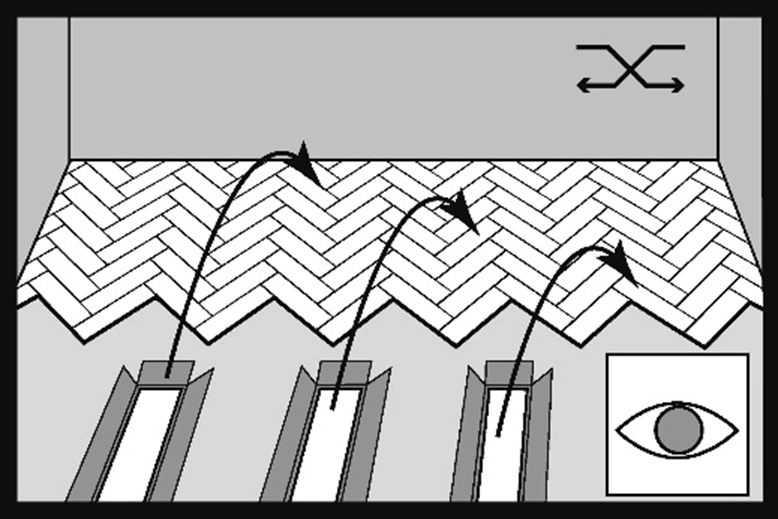

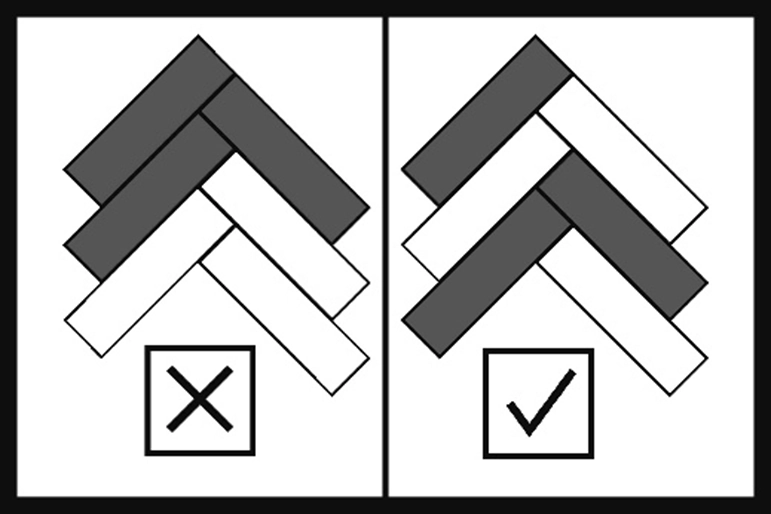

10. W trakcie instalacji należy montować panele z kilku opakowań, odpowiednio je dobierając kolory-stycznie w celu uzyskania zrównoważonego efektu optycznego podłogi. Za-mawiając podłogę, zamów o ok. 5% więcej paneli niż zmierzona powierzchnia podłogi. Tam, gdzie występuje wiele kątów w pomieszczeniu, przeszkód, panele SPC montowane są po przekątnej pomieszczenia lub przy połączeniach
z płytkami ceramicznymi, może być konieczne ok. 10% nadwyżki.

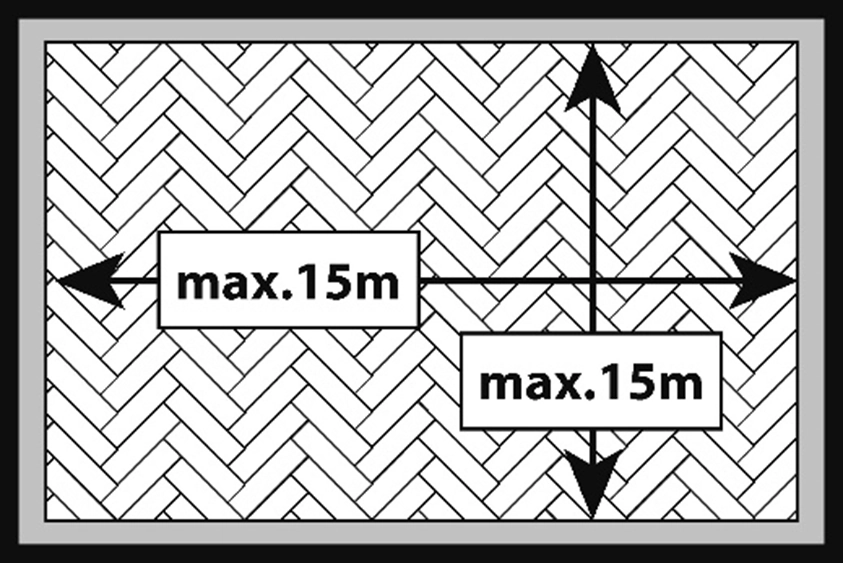

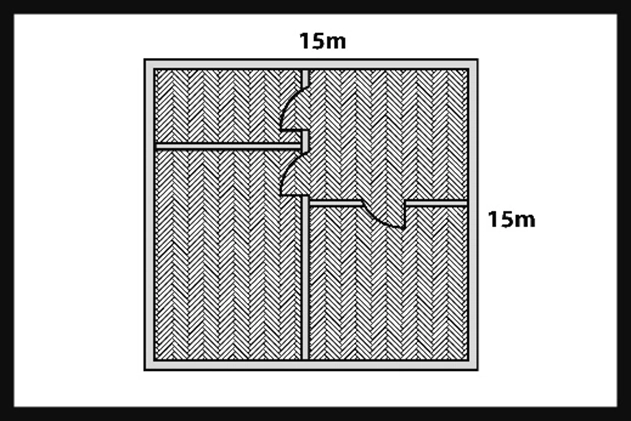

11. Maksymalne wymiary rzutu piętra domu/mieszkania, przy których pod-łoga SPC ułożona w sposób pływa-jący nie wymaga dylatacji w przej-ściach drzwiowych to 15m×15m. Przy wymiarach do 15m x 15m nie wyko-nujemy szczelin dylatacyjnych w drzwiach, przejściach do sąsiadują-cych pomieszczeń. Wykonujemy szczeliny dylatacyjne wokół ścian i elementów budowlanych jak np. schody, słupy.

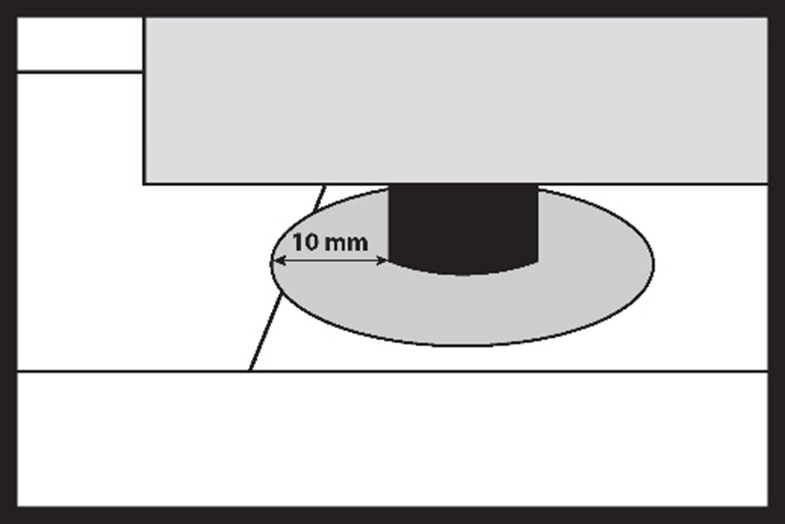

12. Wokół przedmiotów takich jak wy-spa kuchenna, ciężkie meble należy koniecznie wykonać dylatację wo-kół zabudowy lub nóżek meblo-wych. Minimalna szerokość szczeliny dylatacyjnej wynosi 10mm. Ciężkie meble nie mogą być ustawiane bezpośrednio na powierzchni pod-łogi. Zawsze wykonujemy dylatacje przy-ścienne niezależnie od wybranego systemu montażu.

13. Kupujący powinien być świadomy, że pomiędzy różnymi partiami produkcyjnymi podłóg SPC, mogą występować niewielkie różnice w odcieniach. Dlatego w obrębie jednego pomieszczenia powinno się montować podłogi pochodzące z jednej partii produkcyjnej. Kontrola zgodności partii produkcyjnej powinna być przeprowadzona przed rozpoczęciem montażu. Nr partii produkcyjnej podany jest na opakowaniu paneli (tzw. „Batch no”). Dla ułatwienia identyfikacji partii produkcyjnej zamontowanych podłóg w procesach posprzedażowych, zaleca się wykonanie i zachowanie po montażu zdjęcia opakowania po zamontowanych panelach SPC z widocznym numerem partii produkcyjnej.

Montaż paneli SPC w systemie pływającym

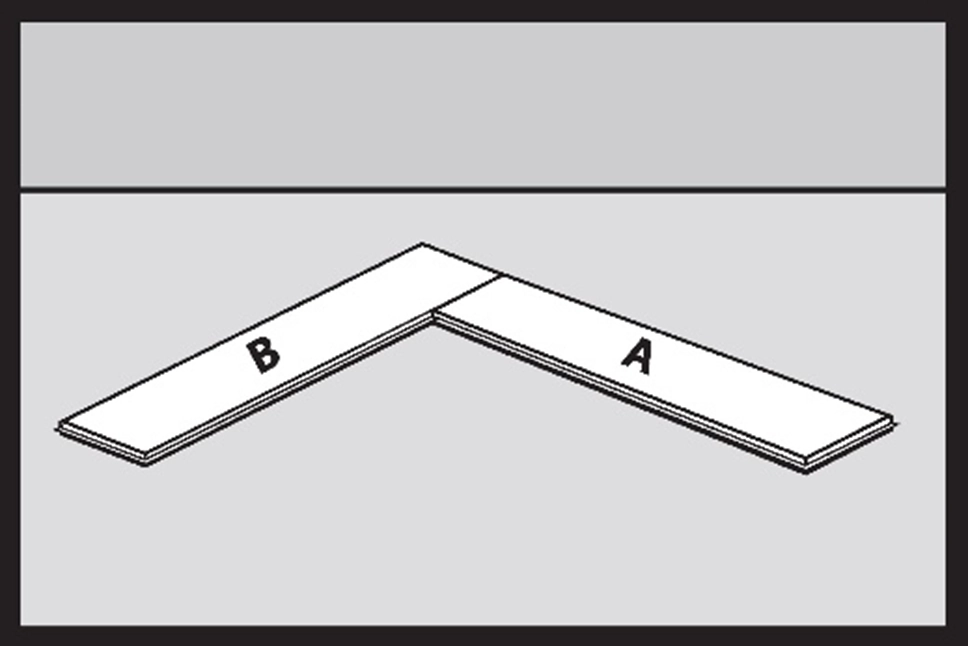

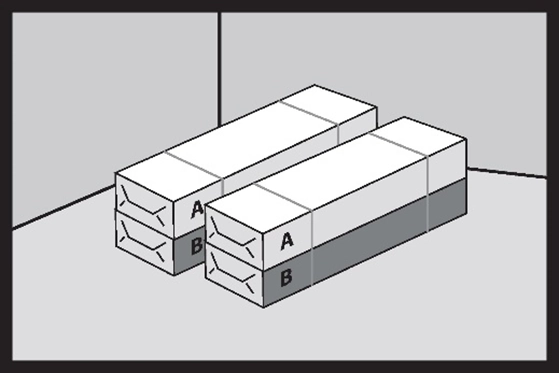

14. Każdy dwupak do montażu jodełki klasycznej zawieraj dwie paczki pa-neli: panele prawe z oznakowanie m na paczce literką „A” praz panele lewe z oznakowaniem na paczce literką „B”.

15. Panel SPC na spodniej stronie ma przyklejony podkład z pianki XPO o grubości 1mm. Parametr podkładu CS – krótkotrwałe obciążenie ≥ 400 kPa. Podkład zintegrowany z pane-lem SPC o takim parametrze sprosta różnym typom obciążeń przez cały okres użytkowania podłogi.

Ważne!
Nie stosuje się dodatkowego pod-kładu.

16. Montaż jodełki rozpoczynamy od lewej strony pomieszczenia do pra-wej. Zawsze powinieneś upewnić się, że masz przed sobą rowki (wpust zamka) na dłuższych bokach za-równo deski B oraz A.

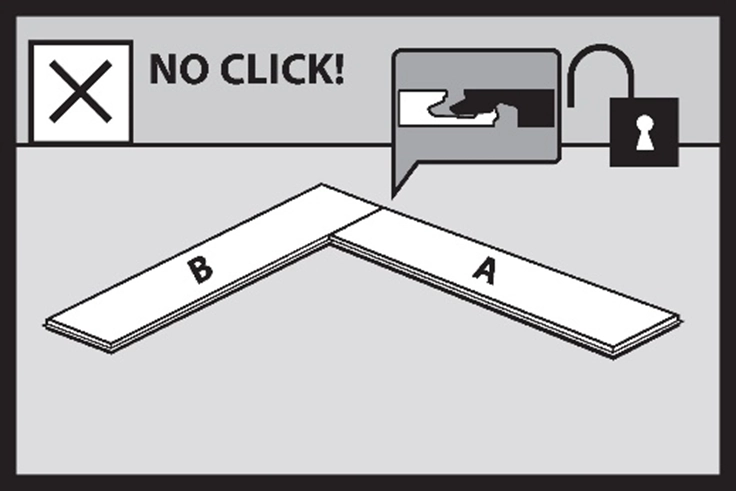

17. Połączenie zamków dwóch desek na krótkim boku nie oznacza, że zamek został zapięty.

18.

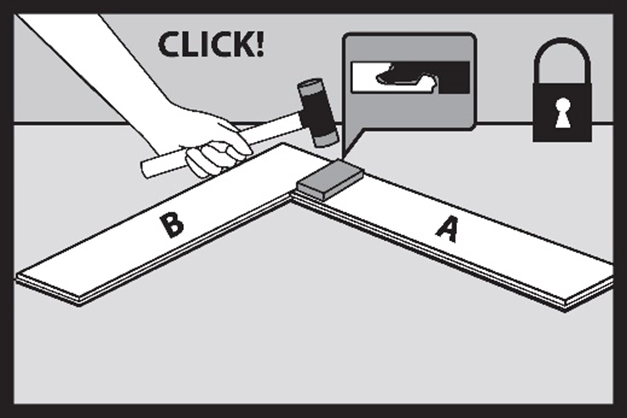

Zapięcie zamka następuje przez kilkukrotne uderzenie młotkiem w połączenie zam-ków. Przy prawidłowo zapiętym zamku warstwa wierzch-nia paneli powinna być w jednej płaszczyźnie, a pomię-dzy połączonymi elementami nie powinno być widocznej różnicy poziomów.

Ważne!
Do dobijania używaj młotka nieodbijającego np. młotek piaskowy.
Aby prawidłowo połączyć panele, każdą krótką krawędź należy dobić za pomocą przyłożonego od góry drewnianego klocka i młotka.

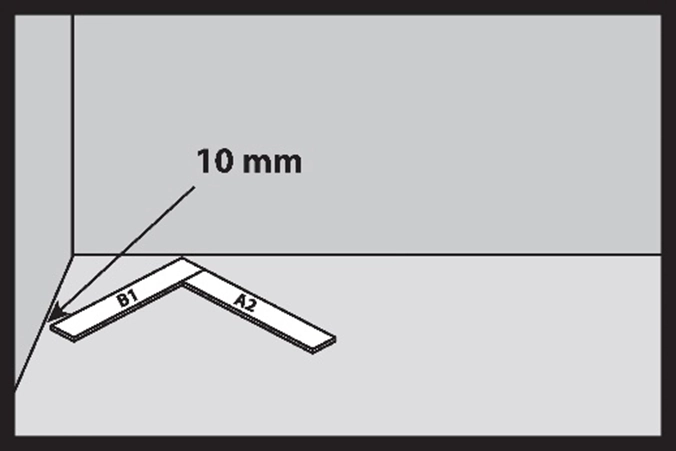

19. Kolejność oraz ułożenie pierw-szych dwóch paneli jest bar-dzo ważne. Dokładamy panel lewy (B) jako pierwszy (1). Prawy panel (A) jest zamontowany jako drugi (2). Naroże panelu B1 powinno być oddalone do ściany o 10mm (szczelina dyla-tacyjna). Jest to bardzo waż-ne i będzie miało wpływ na dalszy prawidłowy montaż.

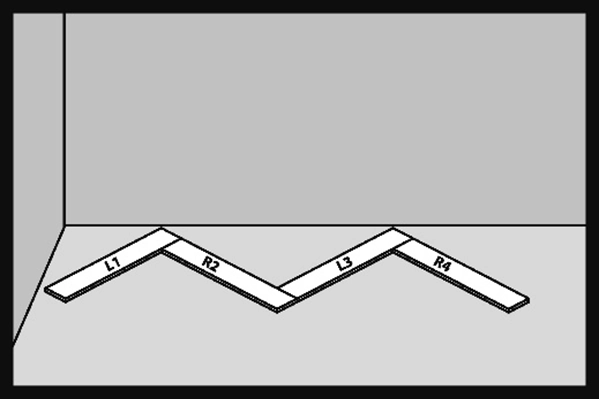

20. Montujemy kolejne panele w kolejności B3 i A4. Pamiętajmy o dobiciu młotkiem nieodbijającym po-łączenia na krótkiej krawędzi zamka.

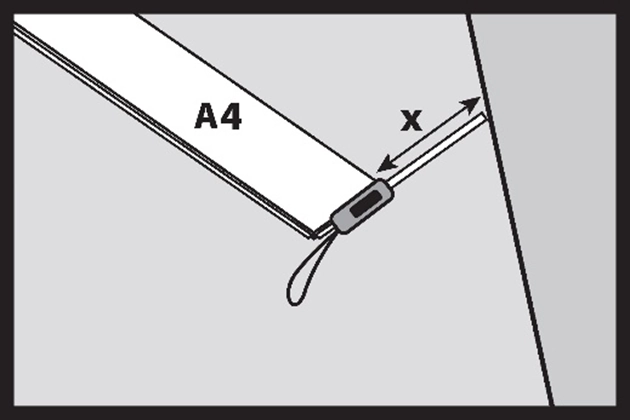

21. Montaż ostatniego panelu rozpoczynamy od zmierzenia odległości X od naroża do ściany.

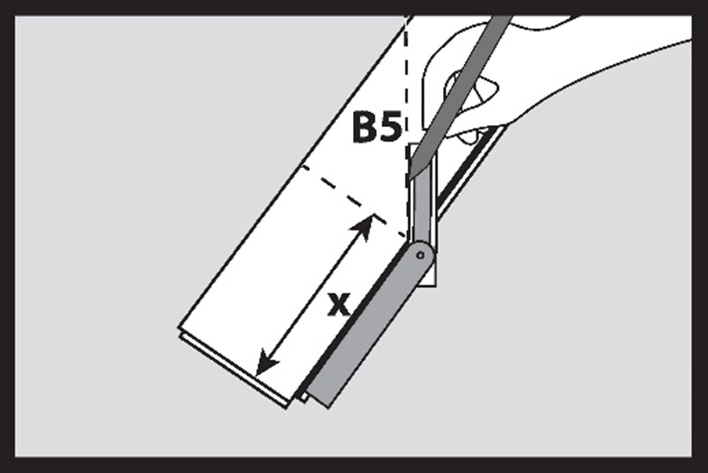

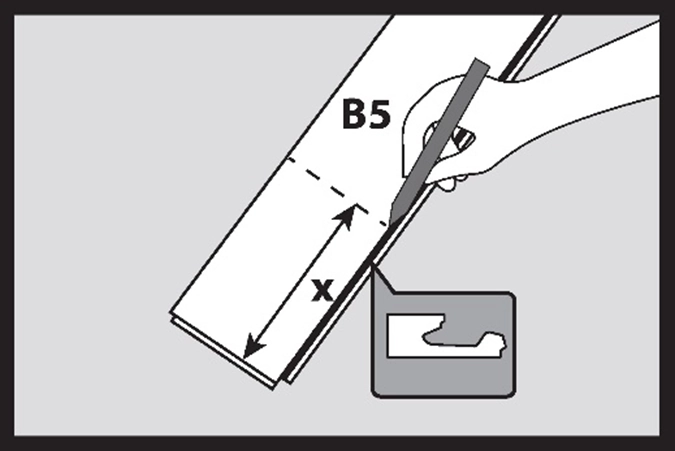

22. Na ostatnim panelu (w tym przypadku B5) odmierzamy odległość X pomniejszoną o szerokość dylatacji 10mm.

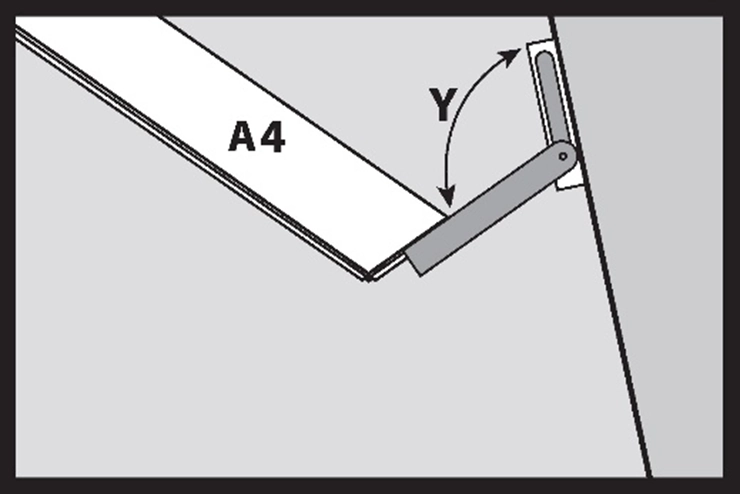

23. Za pomocą kątownika nastawnego mierzymy kąt Y pomiędzy krótką krawędzią panelu a ścianą.

24. Na panelu L5 przenosimy zmierzony kąt Y i zaznaczamy linię cięcia.

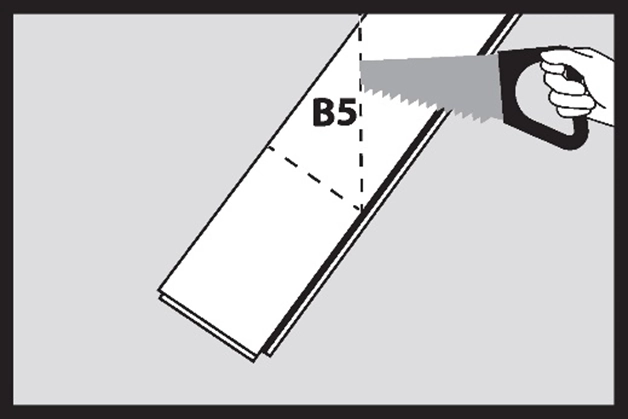

25. Przy pomocy piły ręcznej lub mechanicznej przecinamy panel SPC.

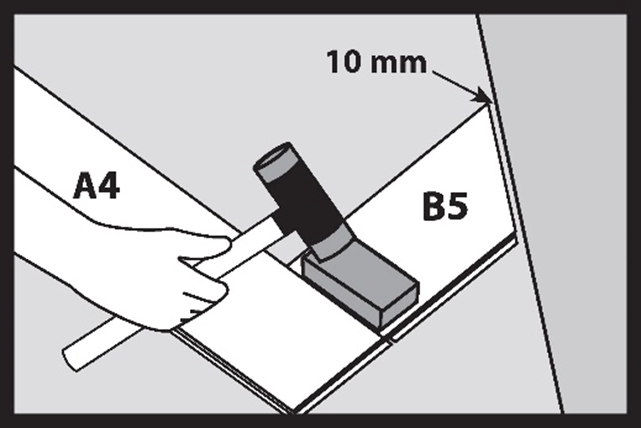

26. Przycięty na właściwą długość panel łączymy na zamkach. Pamiętajmy o dobiciu młotkiem połączenia zamków. Prawidłowo docięty pa-nel po zamontowaniu będzie miał 10mm szcze-liny dylatacyjnej od ściany.

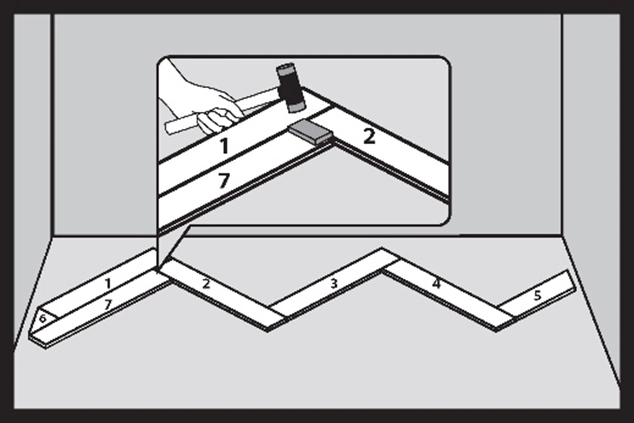

27. Aby prawidłowo połączyć panele, każdą krót-ką krawędź należy dobić za pomocą przyłożo-nego od góry dobijaka i młotka.

28. Dobijak przykładamy na górę panela, przy samej jego krawędzi.

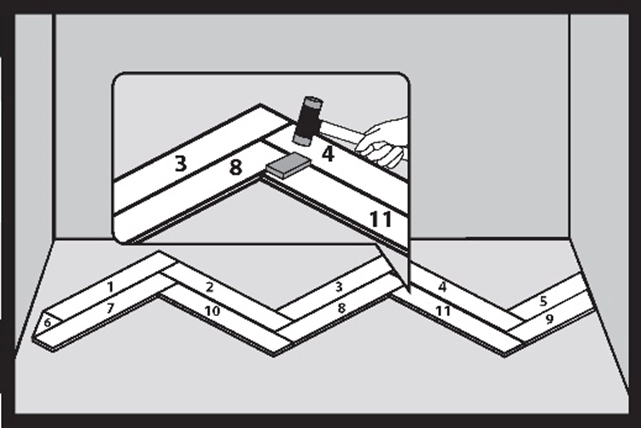

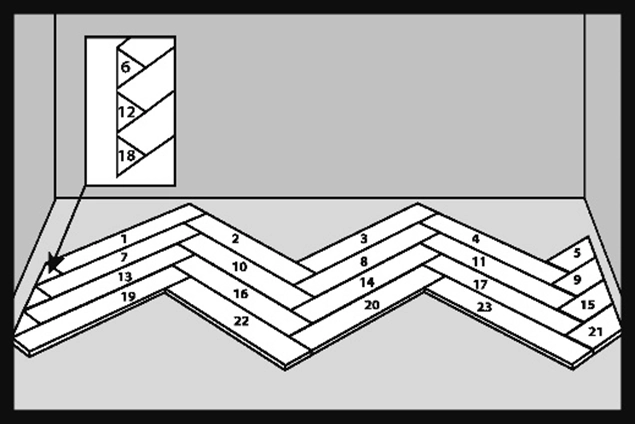

29. Po zamontowaniu pierwszego pasa jodełki montujemy następne panele. Bardzo ważna jest kolejność montażu. Rysunek pokazuje prawidłową kolejność montażu.

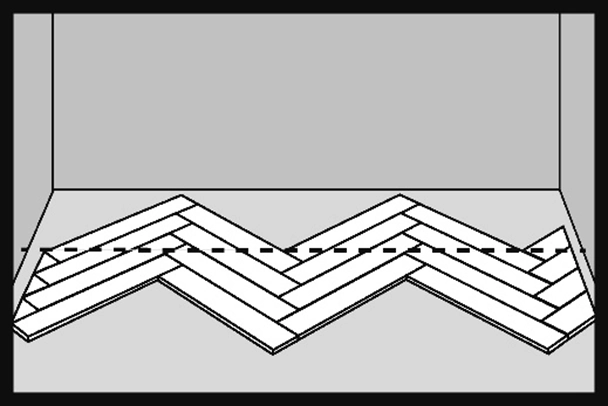

30. Po zamontowaniu czterech rzędów pa-neli SPC zaznaczamy linie cięcia równoległą do ściany. Linia prze-chodzi od naroża po lewej stronie do pra-wej.

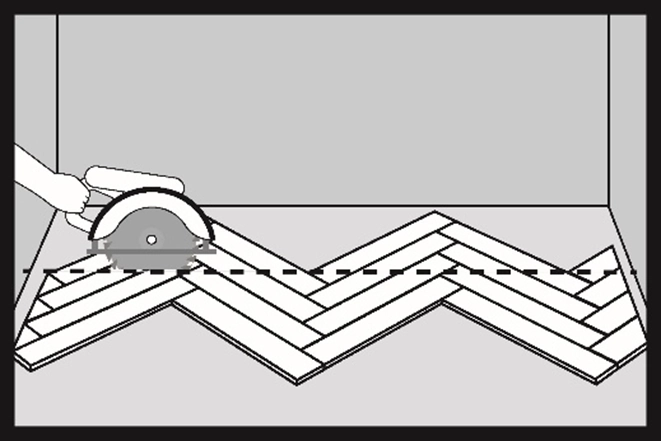

31. Pilarka elektryczną z regulowaną głębokością cięcia przecinamy zamontowane panele SPC.

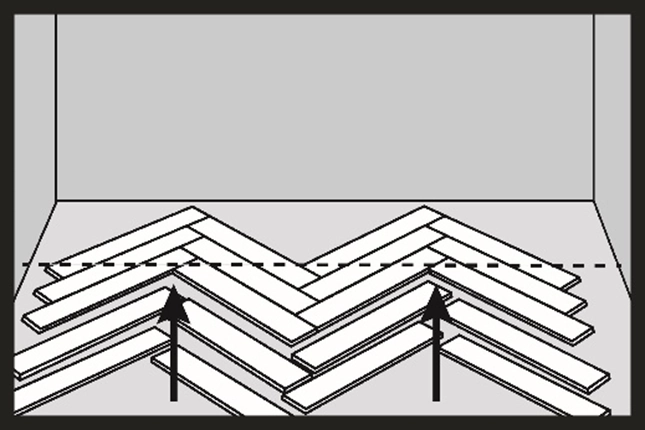

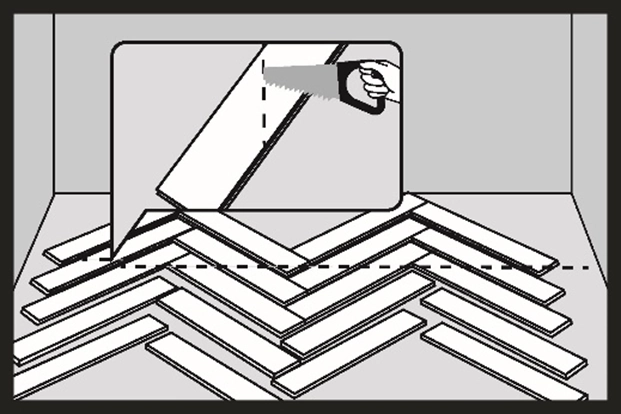

32. Jeżeli nie dysponujemy pilarką elektryczną z regulacją głębokości cięcia, możemy użyć ręcznej piły do drewna. Rozpinamy wszystkie zamontowane rzędy jodełki. Kierunek rozpina-nia pokazują strzałki.

33. Po rozpięciu podłogi przecinamy pojedyncze panele wzdłuż narysowanej linii. Przecięte pa-nele składamy w jedną powierzchnię.

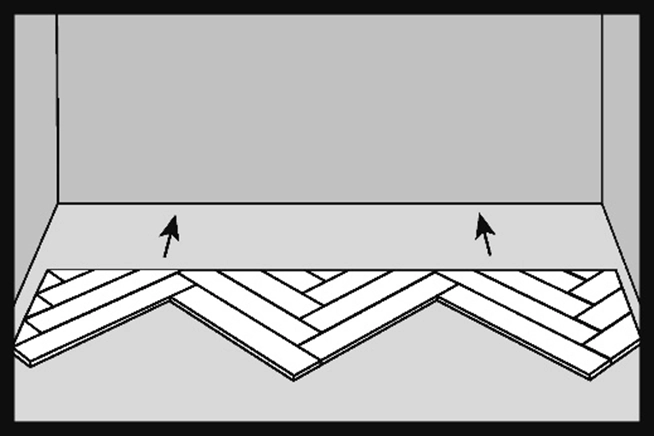

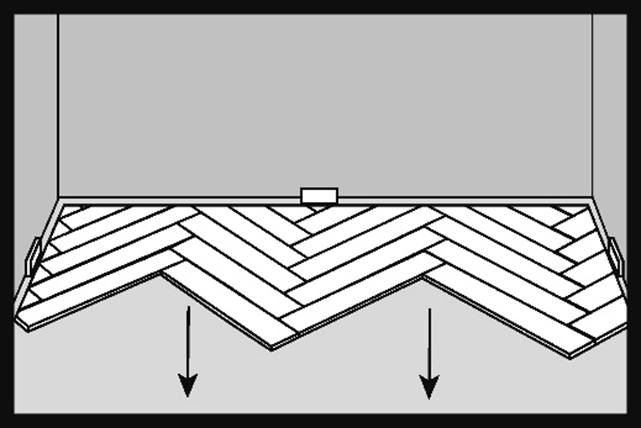

34. Niezależnie od sposobu przecięcia paneli SPC, całą połać podłogi dosuwamy do ściany.

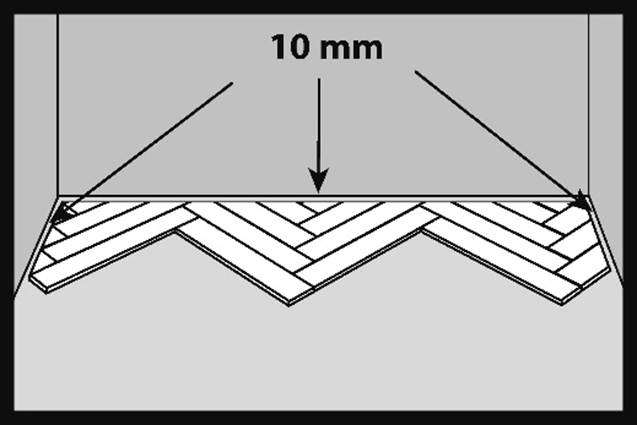

35. Pamiętajmy, żeby zostawić z każdej strony szczelinę dylatacyjną o szerokości 10mm.

36. Montujemy pozostałe panele SPC zachowując kolejność montażu, analogicznie jak podczas montażu pierwszych czterech rzędów podłogi.

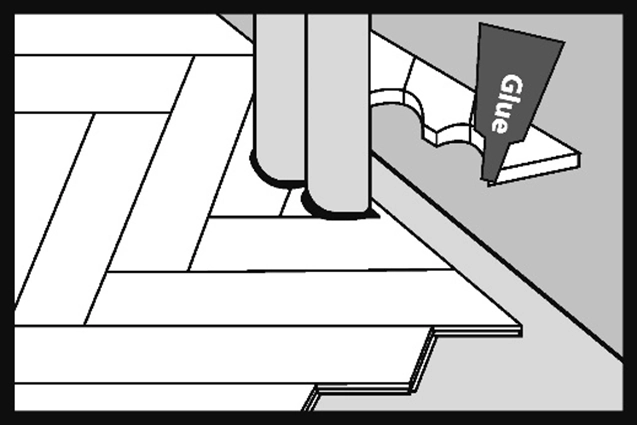

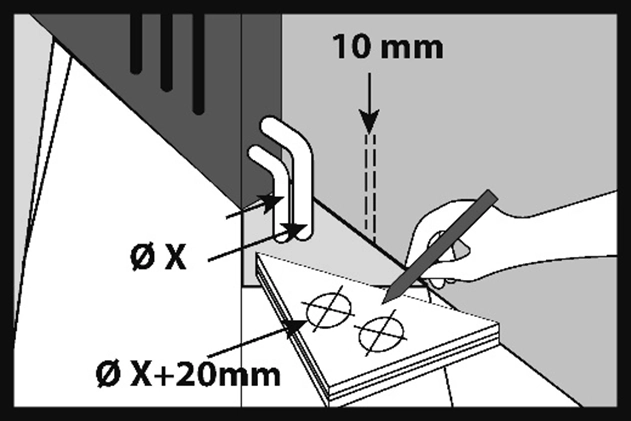

37. Przy montażu podłogi przy rurkach musimy wyciąć otwory o średnicy rurek powiększone o 20mm. Pozwoli to zachować dylatację 10mm wokół rurek.

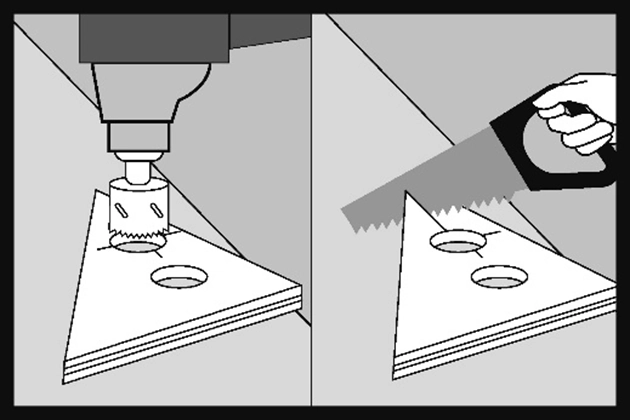

38. Do wycięcia otworów stosujemy wiertła do drewna. Przecinamy panel wzdłuż średnicy otworów.

39. Doklejamy odcięty kawałek deski za pomocą kleju montażowego.

40. Maksymalne wymiary rzutu piętra do-mu/mieszkania, przy których podłoga SPC uło-żona w sposób pływający nie wymaga dylata-cji w przejściach drzwiowych to 15m×15 m. Przy wymiarach do 15m x 15m nie wykonujemy szczelin dylatacyjnych w drzwiach, przejściach do sąsiadujących pomieszczeń. Wykonujemy szczeliny dylatacyjne wokół ścian i elementów budowlanych jak np. schody, słupy.

41.

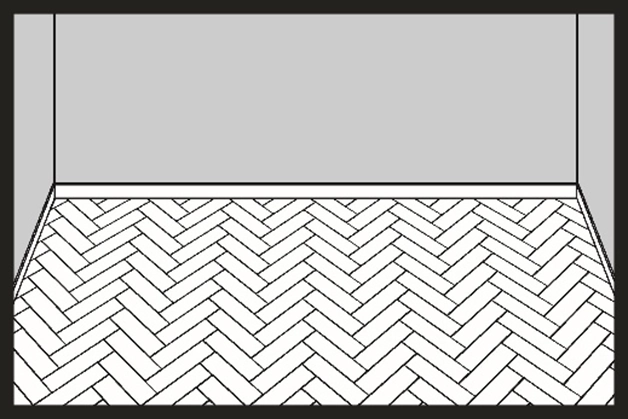

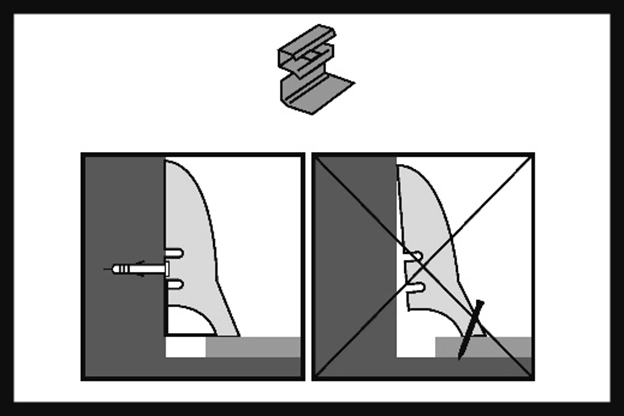

Po zamontowaniu całej powierzchni podłogi, należy zamontować dekoracyjne listwy przy-podłogowe. Listwy mocujemy tylko i wyłącznie do ścian, za pomocą klipsów mocujących lub kleju montażowego.

Montaż paneli SPC na ogrzewaniu podłogowym

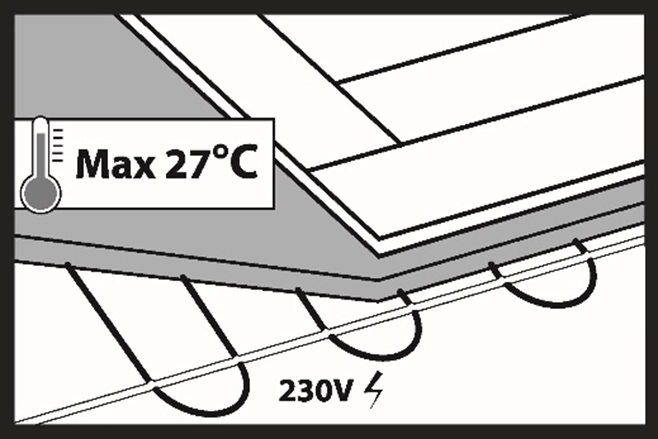

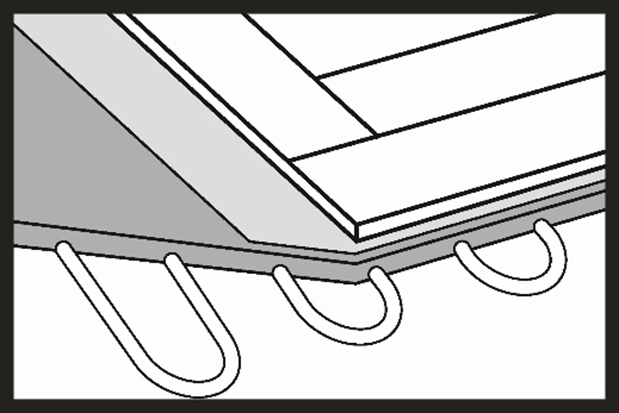

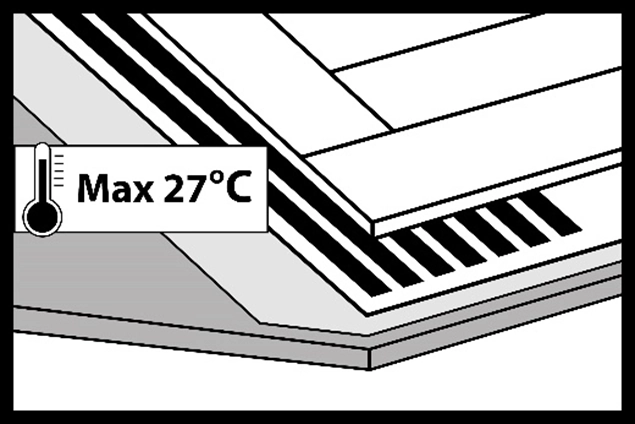

42. Podłogi SPC z podkładem zintegrowanym można montować na wodnym lub elektrycz-nym systemie ogrzewania podłogowego w systemie pływającym. Ważne! Warunkiem przystąpienia do układania paneli na ogrzewaniu podłogowym jest prze-prowadzenie procesu wygrzewania jastrychu i sporządzenie protokołu z wygrzewa¬nia- doty-czy to tylko nowych, niewygrzewanych jastry-chów. Informacje o wygrzewaniu wylewki i protokół dostępne na stronie barlinek.com Pro¬ces wygrzewania wylewki należy wykony-wać również w okresie letnim. Granicą, powyżej której nie powinno się usta-wiać ogrzewania, jest 27°C na powierzch¬ni paneli. Wilgotność wylewki w przypadku mon-tażu na ogrzewaniu podłogowym nie po¬winna przekroczyć: 1,5% CM dla wylewek cemento-wych 0,3% CM dla wylewek anhydrytowych. Aby nie doprowadzić do nierównomiernej pracy rdzenia panelu, cała powierzch¬nia pod-łogi powinna być ogrzewana. Jeżeli w jednym pomieszczeniu jest dwie lub więcej pętli grzewczych to ustawiona różnica temperatur pomiędzy pętlami nie może przekroczyć 5 °C. Gwarantuje to również największy komfort użytkowania (brak chłodniejszych miejsc na podłodze). Montaż podłóg SPC na posadzkach ogrzewa-nych w systemie pływającym, wymaga zasto-sowania odcinających szczelin dylatacyjnych pomiędzy powierzchniami ogrzewanymi, a powierzchniami pozbawionymi systemu ogrzewania podłogowego. Uruchomienie in-stalacji ogrzewania podłogowego po montażu podłóg SPC, powinno odbyć się nie wcześniej niż 48 godzin od zakończenia montażu. W trak-cie użytkowania Podłóg SPC na posadzkach zaopatrzonych w ogrzewanie podłogowe na-leży pamiętać, iż parowanie wszelkich płynów rozlanych na powierzchni podłogi może mieć charakter przyspieszony. Dlatego wszelkie za-plamienia płynami takimi jak wino, mocz, mle-ko, itp., należy jak najszybciej usuwać z po-wierzchni podłogi, ponieważ ich zaschnięcie na powierzchni paneli SPC może przyczynić się do trwałego odbarwienia podłogi Wysokość nadlewki jastrychu nad elementami grzejnymi powinna wynosić minimum 20 mm. Montaż na foliach grzewczych – maty na podczerwień: • podkład pod matą grzewczą – minimum 4mm grubości, dobrze izolujący-zazwyczaj XPS o CS≥400 kPa; grubość podkładu ma pozwalać umieścić w nim złączki i przewo-dy; • folia grzewcza; • folia paroizolacyjna lub budowlana; • podłoga SPC; Konieczne należy zastosować sterowniki oraz podłogowe czujniki temperatury. Dla montaży-stów – zalecane stosowanie plomb termicz-nych. Meble ustawiane na ogrzewaniu podło-gowym, np. kanapy, powinny mieć nóżki o min. 10 cm wysokości.

Montaż paneli SPC na systemach chłodzenia podłogowego

43. Bardzo Ważne, żeby chłodzenie podłogowe wyposażone było w odpowiednie systemy sterowania, które zabezpieczają skraplanie się pary wodnej na powierzchni podłogi. Aby temu zapobiec, temperatura zimnej wody w rurkach nie powinna spaść poniżej określonej wartości. W każdym pomieszczeniu z systemem chłodzenia podłogowego powinien być zainstalowany czujnik przeliczający zależność wilgotności względnej powietrza od temperatury na powierzchni deski i odcinający dopływ zimnej wody przed osiągnięciem tzw. punktu rosy, czyli skraplaniu się pary wodnej na powierzchni paneli. Termostaty w pomieszczeniach nie powinny być ustawione na temperaturę niższą niż 23°C. Dodatkowo różnica temperatury na termostacie, a temperatura w pomieszczeniu nie powinna być większa niż 5°C. Przykład: temperatura w pomieszczeniu 30°C, temperatura ustawiona na termostacie min. 25°C. System chłodzenia podłogowego powinien być zabezpieczony przed spadkiem temperatury wody w instalacji poniżej +18°C. • Na 48 godziny przed montażem podłogi należy wyłączyć chłodzenie podłogowe. Po dokonanym montażu podłogi można je uruchomić ponownie po 48 godzinach. • Wilgotność wylewki cementowej powinna wynosić maksymalnie do 1,8% a anhydrytowej do 0,3%. Pomiary należy wykonać metodą karbidową tzw. CM. • Pozostałe parametry montażu i użytkowania są zgodne z instrukcją montażu, warunkami użytkowania i pielęgnacji podłóg SPC. Więcej informacji na barlinek.com • Decyzja o możliwości zastosowania chłodzenia podłogowego wymaga sporządzenia bilansu cieplnego, który powinien powstać na etapie projektowania. Pominięcie tego etapu może prowadzić do wadliwego doboru urządzeń oraz niewystarczającego działania całego systemu chłodzącego.

Montaż paneli SPC w pomieszczeniu wilgotnym

44.

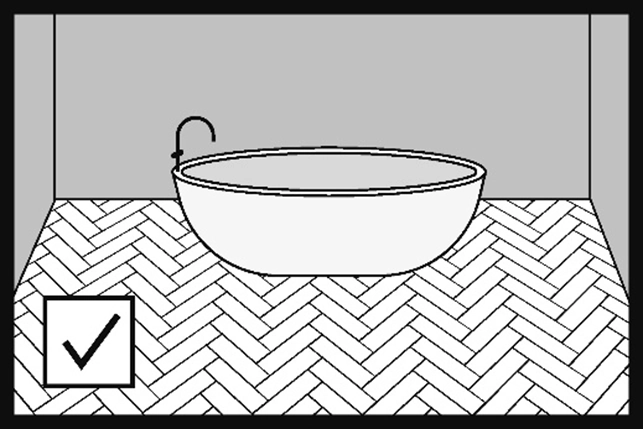

Panele SPC z podkładem zintegrowanym można montować w łazienkach i innych po-mieszczeniach, gdzie mogą przydarzać się roz-lania wody w pływającym systemie montażu. W pływającym systemie montażu musimy ko-niecznie wykonać szczelinę dylatacyjną w świetle ościeżnicy o szerokości min. 5mm. (do-stosowaną do rodzaju maskującej listwy dyla-tacyjnej). Szczelinę dylatacyjną można wypeł-nić elastycznym wypełniaczem). Przy pływają-cym systemie montażu zawsze wykonujemy obwodową szczelinę dylatacyjną o szerokości 5mm.

W łazience, w której zamontowany jest system ogrzewania podłogowego należy wykonać szczelinę dylatacyjną w świetle ościeżnicy, od-dzielającą łazienkę od pozostałych pomiesz-czeń. Dylatację należy koniecznie stosować wokół ścian, obudów brodzików, wanien, muszli klozetowych i innych przeszkód trwale przymocowanych do podłoża.

Ważne!
Nie dopuszcza się montażu paneli SPC w bro-dzikach pod prysznicem, wannach, saunach, basenach i innych tego typu miejscach.

Pielęgnacja i użytkowanie paneli SPC

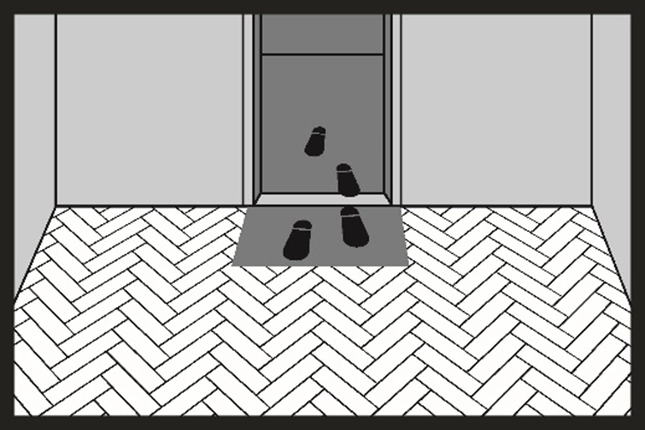

45. W wejściach do mieszkania należy położyć wycieraczki, aby skutecznie zapobiegać wnoszeniu piasku, ziemi i wody na obuwiu. Chroń podłogę, używając mat na zewnątrz i/lub wewnątrz wszystkich wejść. Maty będą zbierać wniesiony brud, piasek, kamyki i inne cząstki stałe oraz będą wchłaniać wilgoć. Utrzymuj maty w czystości. Nie używaj mat z lateksowym lub gumowym spodem na podłodze SPC, ponieważ niektóre związki zawarte w tych materiałach mogą trwale zaplamić lub uszkodzić panel. Maty do układania na panelach SPC powinny być oznaczone jako „nieplamiące”.

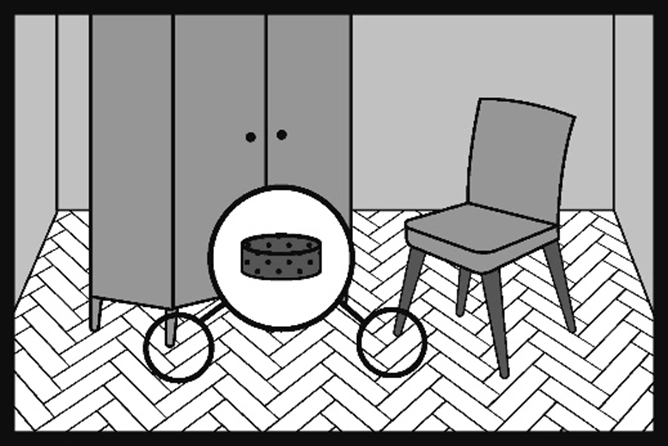

46. Wszystkie meble i inne urządzenia, które pozo-stają w kontakcie z podłogą, powinny być wy-posażone w podkładki ochronne np. filcowe, które nale-ży regularnie wymieniać.

47. Foteli i innych mebli wyposażonych w kółka z twardego tworzywa sztucznego należy używać na plastikowych matach ochronnych. Jeżeli nie używamy mat ochronnych należy wymie-nić kółka na dedykowane do posadzek twar-dych typu W.

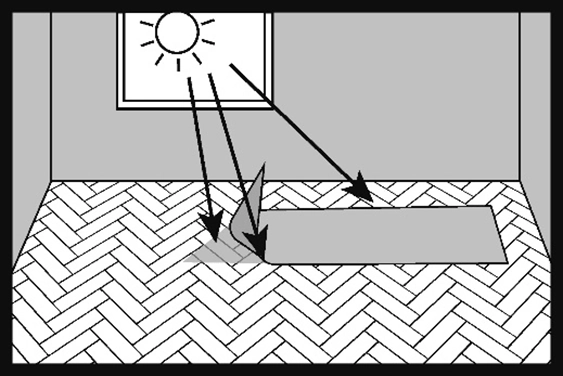

48. Podłoga wystawiona na działanie promieni słonecznych (światło UV) zmieni swój pierwot-ny kolor.

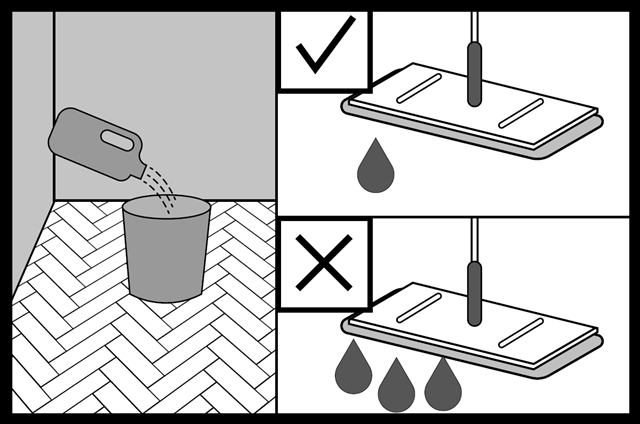

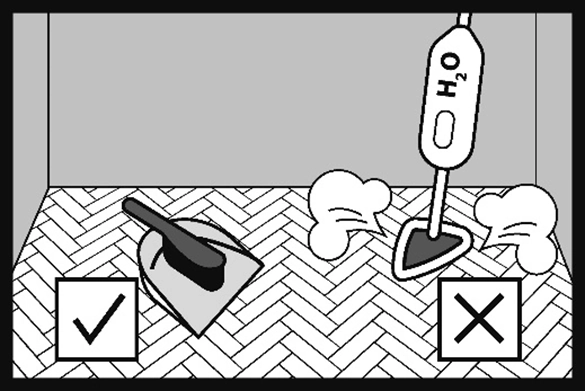

49. Podłoga jest fabrycznie wykończona i gotowa do użycia zaraz po montażu. Pielęgnacja pod-łóg powinna być przeprowadzana wyłącz-nie przy użyciu środków przeznaczonych do tego celu. Instrukcje pielęgnacji podłóg SPC znajdują się na barlinek.com • Nigdy nie używać odkurzaczy ze szczotką, która mogłyby uszkodzić podłogę. • Natychmiast usuwać wszelkie zalania wodą. • Odkurzać lub zamiatać podłogę, aby usunąć wszelkie cząstki, które mogłyby ją porysować. • Można użyć wilgotnej szmatki z lub bez zalecanego środka do pielę-gnacji podłóg. Nie wolno pozosta-wiać mokrych śladów na podłodze po czyszczeniu. • Do czyszczenia podłogi nie wolno używać myjek wysokociśnieniowych ani parowych. • Przycinać pazury zwierząt domo-wych, aby zapobiec uszkodzeniu podłogi. • Nie wolno przesuwać ciężkich mebli lub sprzętu po podłodze. • Stosowanie produktów do pielęgna-cji podłóg innych niż zalecane przez firmę Barlinek, może spowodować uszkodzenie warstwy lakieru, zmiany koloru i połysku, powstawanie plam. • Nie używać środków na bazie wosku, parafiny i silikonu. • Do codziennej pielęgnacji zalecamy sprzątanie na sucho (odkurzacz, za-miatanie). • Czyścić podłogę za pomocą mopa, wzdłuż paneli.
