System chłodzenia podłogowego – wytyczne montażu i użytkowania dla drewnianej deski warstwowej (new)

System chłodzenia podłogowego to rozwiązanie, które coraz częściej pojawia się w nowoczesnych budynkach, oferując komfort termiczny także w okresie letnim. Jego zastosowanie w połączeniu z drewnianą deską warstwową jest możliwe, ale wymaga spełnienia ściśle określonych warunków.
spis treści

Wprowadzenie

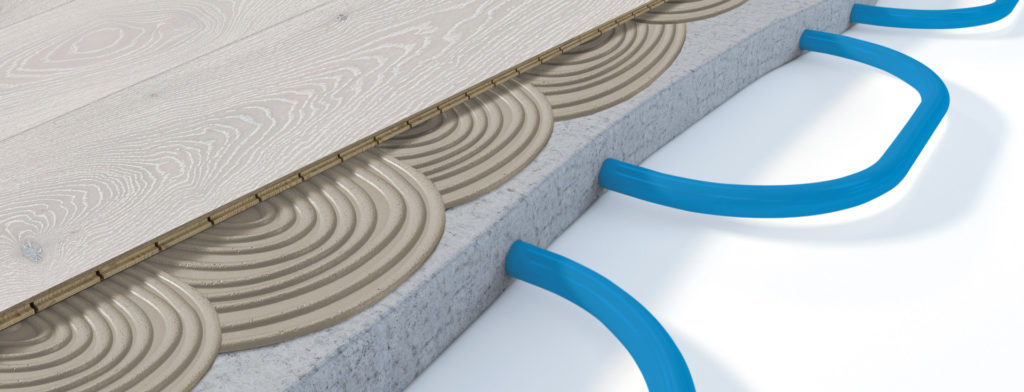

Systemy instalacji wodnego ogrzewania podłogowego można wykorzystać do chłodzenia pomieszczeń podczas upalnych letnich dni. Połączenie systemów ogrzewania podłogowego z chłodzącym, powinno być ustalone już na etapie projektowania budynku. System chłodzenia podłogowego to system, w którym konstrukcja podłogi odbiera ciepło z pomieszczenia, tym samym obniżając jego temperaturę. Czynnikiem odbierającym ciepło jest zimna woda doprowadzona do rurek zatopionych w wylewce. Rozwiązanie to daje możliwość uzyskania komfortowej temperatury w pomieszczeniu, bez stosowania tradycyjnej klimatyzacji. W pomieszczeniach o bardzo dużym nasłonecznieniu system podłogi chłodzącej bardzo dobrze spełni swoją funkcję na bieżąco odbierając ciepło z powietrza za pośrednictwem schładzanej podłogi. Jest to zgodne z zasadą termodynamiczną przepływu strumienia cieplnego od ośrodka cieplejszego do zimniejszego.

Porady dla montażystów i użytkowników – przestrzeganie ich daje podstawy do honorowania gwarancji udzielonej przez Barlinek.

  • Bardzo ważne, żeby chłodzenie podłogowe wyposażone było w odpowiednie systemy sterowania, które zabezpieczają skraplanie się pary wodnej na powierzchni podłogi. Aby temu zapobiec, temperatura zimnej wody w rurkach nie powinna spaść poniżej określonej wartości. W każdym pomieszczeniu z systemem chłodzenia podłogowego powinien być zainstalowany czujnik przeliczający zależność wilgotności względnej powietrza od temperatury na powierzchni deski i odcinający dopływ zimnej wody przed osiągnięciem tzw. punktu rosy, czyli skraplaniu się pary wodnej na powierzchni desek. Brak takiego zabezpieczenia może spowodować przenikanie wykroplonej wody z powietrza na podłodze, powodując niekontrolowane nawilżanie drewna skutkujące uszkodzeniem drewnianej podłogi jak np. odkształcenie, przebarwienia, powstanie szczelin pomiędzy deskami.
  • Termostaty w pomieszczeniach nie powinny być ustawione na temperaturę niższą niż 23st.C. Dodatkowo różnica temperatury na termostacie, a temperatura w pomieszczeniu nie powinna być większa niż 5st.C. Przykład: temperatura w pomieszczeniu 30st.C, temperatura ustawiona na termostacie min. 25st.C.
  • System chłodzenia podłogowego powinien być zabezpieczony przed spadkiem temperatury wody w instalacji poniżej 18st.C.
  • Maksymalny opór cieplny zainstalowanej podłogi nie może być większy niż R≤0,15m2K/W. Jeżeli drewniana deska warstwowa montowana jest w systemie pływającym, opór cieplny materiału podkładowego nie powinien być większy niż 0,05m2K/W. W celu uzyskania wartości minimalnego oporu cieplnego, Barlinek zaleca klejowy system montażu podłogi lub zastosowanie podkładów podpodłogowych z linii Barlinek Next Step o bardzo niskim współczynniku strat ciepła: FixMat SOUND 2,1SD lub EXTREME 1.5
  • Na 24 godziny przed montażem podłogi należy wyłączyć chłodzenie podłogowe. Po dokonany montażu podłogi, można je uruchomić ponownie po 24 godzinach.
  • Wilgotność wylewki cementowej powinna wynosić maksymalnie do 1,8% a anhydrytowej do 0,3%. Pomiary należy wykonać metodą karbidową tzw. CM.
  • Pozostałe parametry montażu i użytkowania są zgodne z instrukcją montażu i warunkami użytkowania drewnianych podłóg warstwowych. Więcej informacji na https://www.barlinek.com
  • Decyzja o możliwości zastosowania chłodzenia podłogowego wymaga sporządzenia bilansu cieplnego, który powinien powstać na etapie projektowania. Pominięcie tego etapu może prowadzić do wadliwego doboru urządzeń oraz niewystarczającego działania całego systemu chłodzącego.

autor:

Picture of Paweł Gawior
Paweł Gawior
